Xenoplan 1.9/35-0901

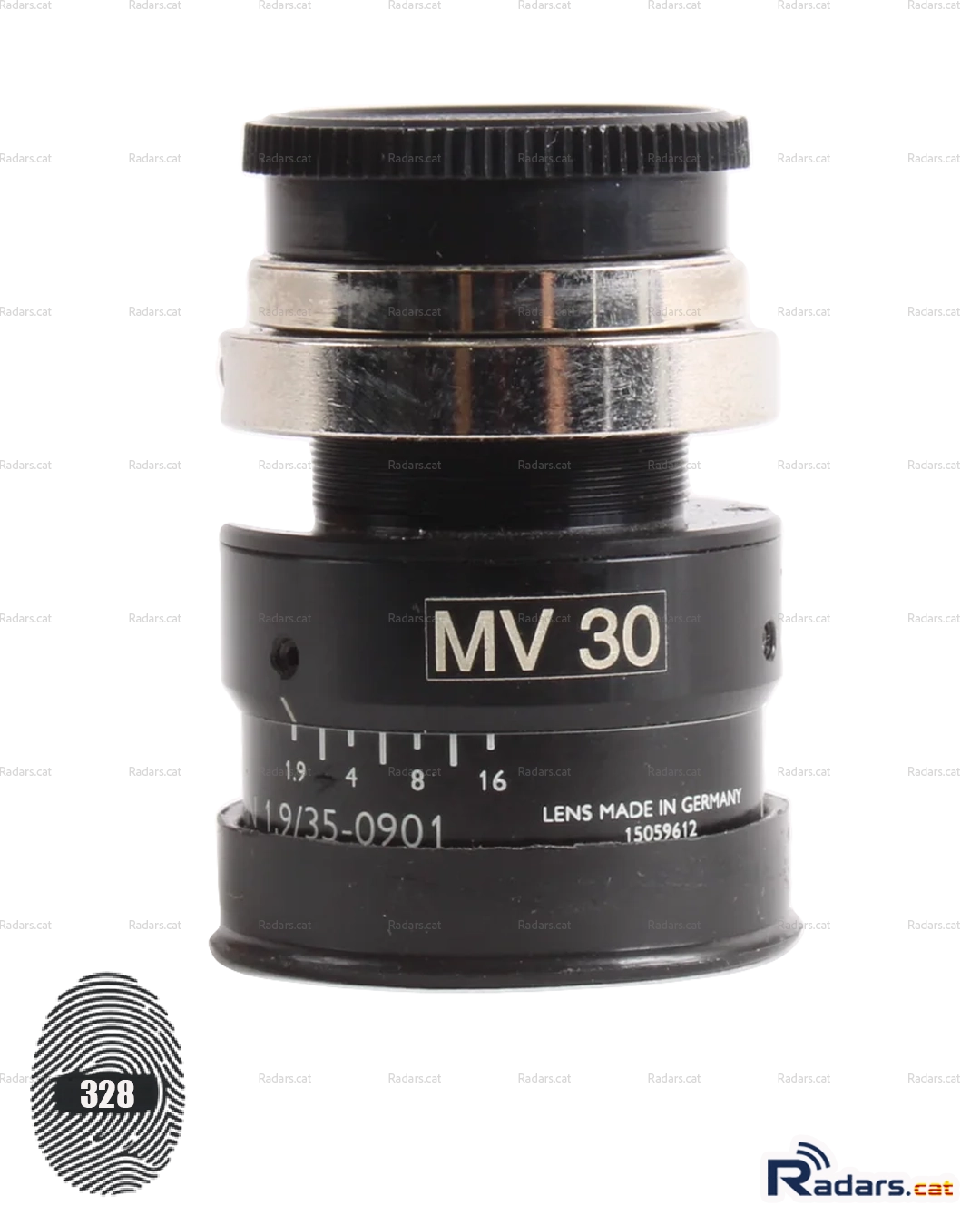

Aquí us presentem el Schneider-Kreuznach Xenoplan 1,9/35-0901, un objectiu industrial de focal fixa fabricat per Schneider-Kreuznach ^[35] i pertanyent a la sèrie Xenoplan. Va ser concebut per a sistemes de visió artificial amb càmeres de muntura C-Mount i sensors de fins a 2/3 de polzada ^[326].

La indicació 1,9/35 correspon a una obertura màxima de f/1,9 i una distància focal de 35 mm. Disposa d’enfocament i diafragma regulables manualment, amb mecanismes de bloqueig que permeten mantenir els ajustos davant de vibracions o manipulacions accidentals. En una mateixa càmera i sota les mateixes condicions d’instal·lació, proporciona un angle de visió més estret que els Xenoplan de 17 i 23 mm i fa que la zona controlada ocupi una proporció més gran de la imatge ^[326].

La variant -0901, amb número d’article 1001960, disposa d’un cercle d’imatge d’11 mm i està corregida per treballar en l’interval espectral de 400 a 1.000 nm, que comprèn la llum visible i l’infraroig proper. El fabricant la documenta per a sensors de fins a 5 megapíxels en la fitxa tècnica del Xenoplan 1,9/35-0901 ^[326], datada l’octubre de 2018.

També està documentada una altra execució denominada Xenoplan 1,9/35-0511, amb número d’article 41877 ^[327]. No s’ha pogut determinar amb exactitud la relació cronològica entre les variants -0511 i -0901 ni si van coexistir comercialment durant un període.

La documentació de la ROBOT SmartCamera III de 5 megapíxels ^{[295] [357]} inclou una òptica Xenoplan de 35 mm entre les opcions compatibles, però agrupa de manera simplificada les tres distàncies focals sota la indicació 1,4 ^[304]. La documentació de Schneider-Kreuznach confirma que el model de 35 mm disposa realment d’una obertura màxima de f/1,9 ^[326].

El manual de ROBOT tampoc identifica el sufix de l’objectiu. Per tant, la compatibilitat del Xenoplan de 35 mm està documentada, però no ha pogut confirmar-se que la variant instal·lada fos exactament la -0901 ^[304].

El CITRINE 1.9/35 C ^[36] conserva el número d’article 1001960 i correspon a la denominació actual de l’anterior Xenoplan 1,9/35-0901. Aquesta equivalència permet seguir la continuïtat comercial del model, però no demostra que cap SmartCamera III fos equipada directament amb un objectiu comercialitzat sota la denominació CITRINE.

La relació entre les diferents òptiques i les versions de la SmartCamera III es desenvolupa a Objectius per a càmeres ROBOT ^[305]. Les característiques generals del sistema fotogràfic també es poden consultar al Manual d’homologació del sistema MultaRadar CD de Perkons ^[304].
